Основные компоненты современного электрощита

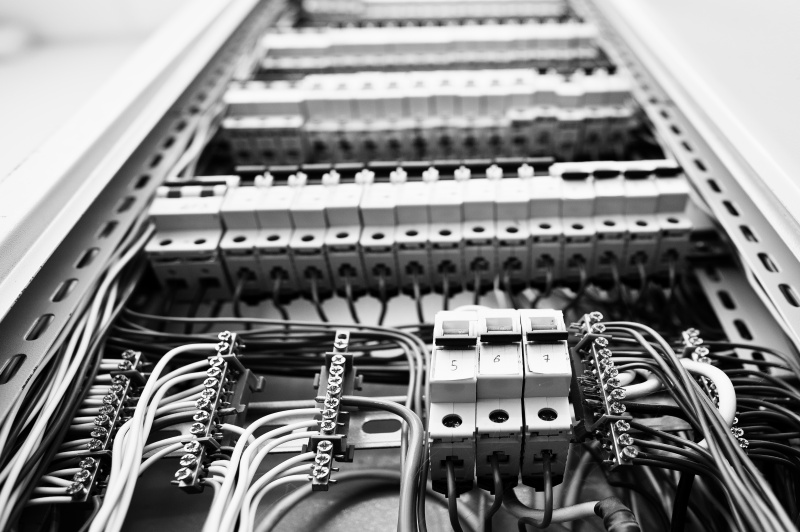

Современный электрощит — это не просто место для установки автоматических выключателей. Это комплекс устройств, который обеспечивает распределение электроэнергии, защиту оборудования и безопасность людей. Грамотно спроектированный щит позволяет контролировать состояние сети, быстро отключать аварийный участок и минимизировать последствия неисправностей.

Разберём основные компоненты, которые используются в современных электрощитах.

1. Автоматические выключатели

Автоматические выключатели — один из ключевых элементов электрощита. Они защищают отдельные линии от перегрузки и короткого замыкания.

Обычно отдельные автоматы устанавливаются на розеточные группы, освещение, кондиционеры, электроплиты и другие мощные потребители.

При выборе автомата учитываются номинальный ток, характеристика срабатывания и отключающая способность.

2. УЗО

Устройство защитного отключения (УЗО) предназначено для защиты человека от поражения электрическим током и контроля токов утечки.

При обнаружении утечки УЗО отключает защищаемую цепь. Особенно важно применение таких устройств в линиях, питающих розетки, ванные комнаты, кухни и другие помещения с повышенной опасностью.

3. Дифференциальные автоматические выключатели

Дифавтомат объединяет функции автоматического выключателя и УЗО в одном устройстве.

Он одновременно обеспечивает защиту от:

• перегрузки;
• короткого замыкания;
• токов утечки.

Такое решение позволяет экономить место в щите и упрощает организацию отдельных защищённых линий.

4. Устройства защиты от импульсных перенапряжений

УЗИП защищает электрооборудование от кратковременных импульсов высокого напряжения, которые могут возникать, например, при грозовых явлениях или коммутационных процессах в сети.

Для современных объектов с большим количеством чувствительной электроники установка УЗИП становится особенно актуальной.

5. Главный выключатель или вводной автомат

Вводной аппарат устанавливается на входе электрощита и позволяет полностью отключить электроснабжение объекта.

Он также обеспечивает защиту вводной линии и может использоваться для ограничения потребляемой мощности в соответствии с параметрами электроснабжения.

6. Шины N и PE

Для организации и распределения проводников в щите используются специальные шины:

• N (нейтральная) — для подключения рабочих нулевых проводников;
• PE (защитная) — для подключения защитных проводников заземления.

Правильное разделение и подключение N и PE имеет принципиальное значение для безопасной работы системы электроснабжения.

7. Распределительные блоки и гребёнчатые шины

Для удобного распределения питания между несколькими автоматами применяются распределительные блоки и шинные системы.

Они позволяют сделать соединения более аккуратными, надёжными и удобными для обслуживания, снижая количество перемычек и проводных соединений внутри щита.

8. Контакторы и реле

В современных системах контакторы и реле используются для управления различными нагрузками — освещением, вентиляцией, насосами, нагревательными приборами и другим оборудованием.

Они позволяют автоматизировать работу электрических цепей и управлять мощными потребителями через системы автоматики.

9. Корпус электрощита

Корпус обеспечивает механическую защиту установленного оборудования и защищает пользователя от случайного контакта с токоведущими частями.

При выборе корпуса учитываются количество модулей, способ монтажа, степень защиты IP, материал и условия эксплуатации.

Современный электрощит — это комплексная система

Состав электрощита зависит от назначения объекта, количества потребителей и требований к безопасности. В одном проекте может быть достаточно вводного автомата, групповых автоматов и УЗО, а в другом потребуется более комплексная система с УЗИП, контакторами, реле контроля напряжения и средствами автоматизации.

Главная задача современного электрощита — не просто распределить электроэнергию, а обеспечить безопасную, надёжную и управляемую работу всей электрической системы объекта.
